Nappe FFC 40 broches, 220 mm pour JBL PARTYBOX STAGE 320

Nappe FFC 40 broches, 220 mm pour JBL PARTYBOX STAGE 320

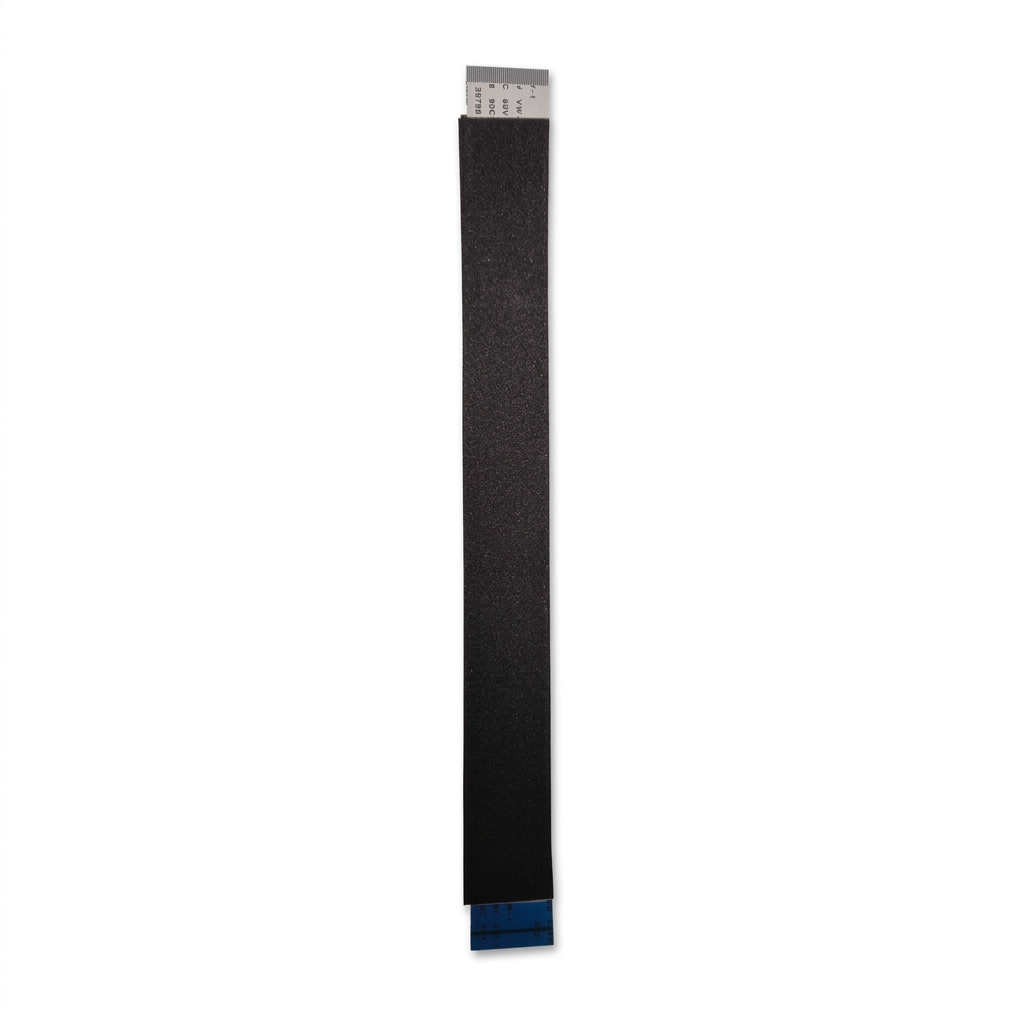

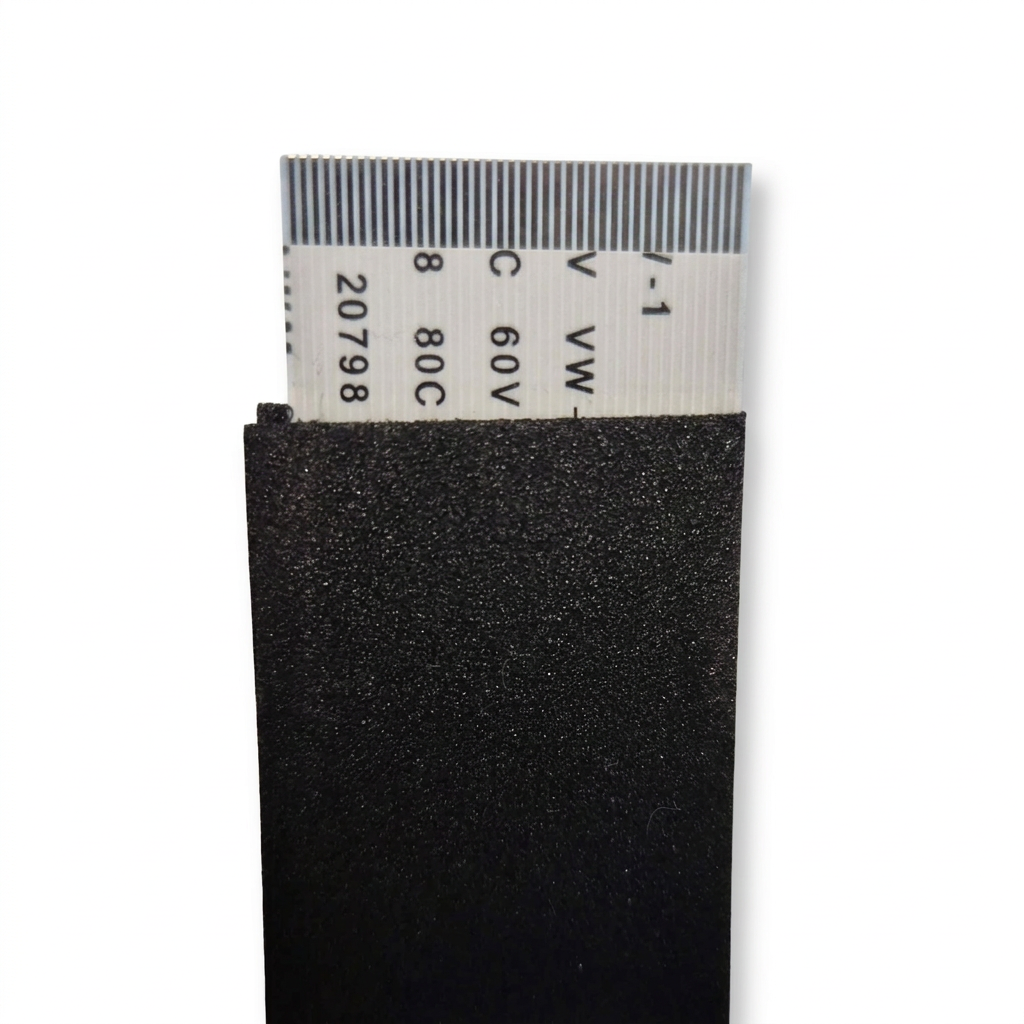

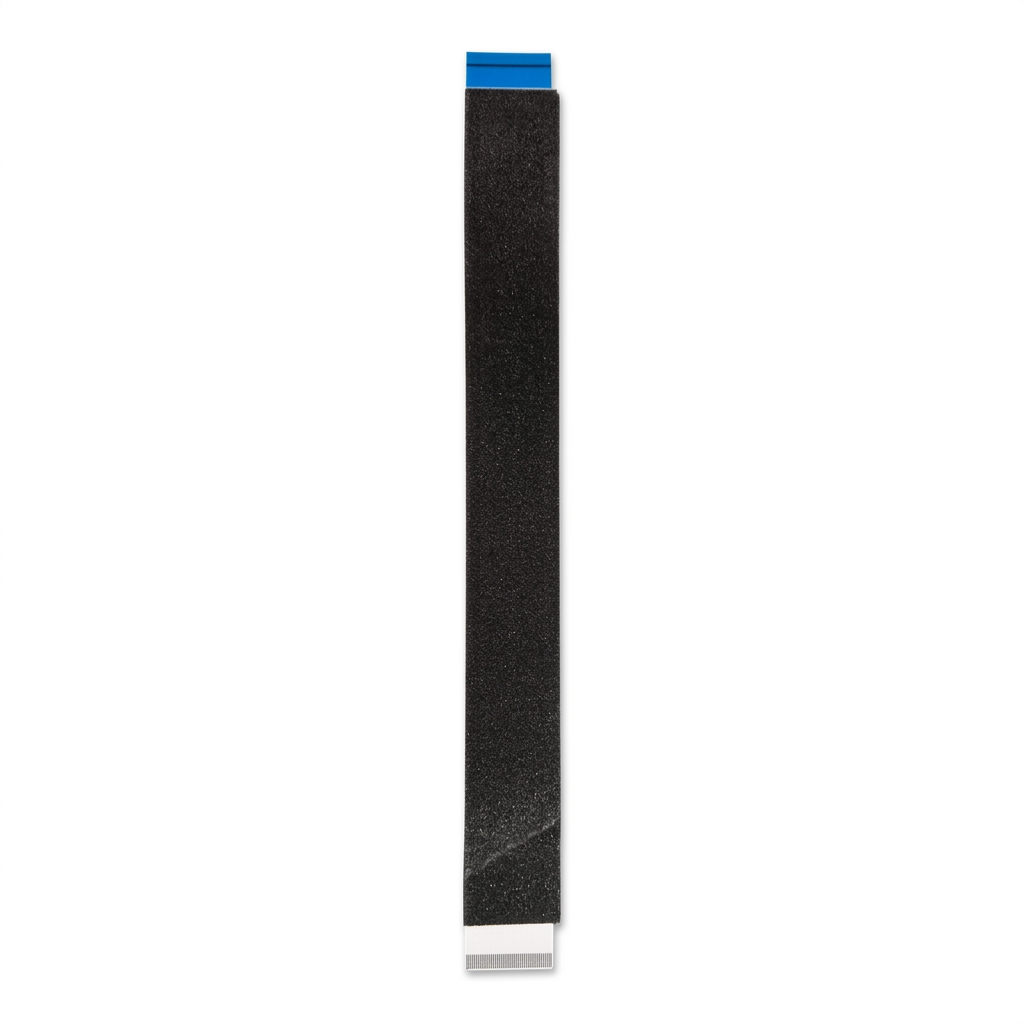

Cette nappe FFC de remplacement, référence 410002-019935, est destinée à l’enceinte JBL PARTYBOX STAGE 320. Dotée de 40 broches et d’une longueur de 220 mm, elle permet de remplacer la nappe correspondante lorsqu’elle est endommagée ou que sa défaillance a été confirmée par un diagnostic.

Compatibilité

Modèle indiqué : JBL PARTYBOX STAGE 320. Vérifiez la référence 410002-019935 et la version de votre appareil avant toute commande. Le nombre de broches et la longueur ne suffisent pas à garantir la compatibilité : le pas des contacts, leur orientation et les connecteurs doivent également correspondre à la pièce d’origine. La compatibilité avec d’autres modèles n’est pas confirmée.

Caractéristiques

• Type : nappe plate flexible FFC de remplacement
• Nombre de broches : 40
• Longueur : 220 mm
• Marque : JBL
• Modèle : PARTYBOX STAGE 320
• Référence / SKU : 410002-019935

Symptômes et diagnostic avant remplacement

• Nappe déchirée, pincée ou présentant un pli marqué.
• Contacts abîmés ou traces de détérioration visibles.
• Défaut intermittent d’une liaison interne, confirmé par un diagnostic technique.

Une connexion mal engagée, un verrou de connecteur endommagé ou une panne de carte peuvent produire des symptômes similaires. Vérifiez l’ensemble de la liaison avant de remplacer la nappe. Son emplacement exact et les fonctions des modules reliés ne sont pas précisés ici.

Installation — Repères pour le technicien

1. Confirmez la référence de la nappe et sa correspondance avec la version de l’appareil.
2. Éteignez l’enceinte, débranchez toutes ses connexions et appliquez la procédure de mise en sécurité, y compris l’isolement de la batterie selon la documentation de maintenance.
3. Photographiez le cheminement de la nappe et l’orientation de ses contacts avant déconnexion.
4. Déverrouillez les connecteurs selon leur mécanisme, sans tirer sur une nappe encore verrouillée.
5. Installez la nouvelle nappe sans torsion ni pli vif, en respectant le sens d’insertion et le cheminement d’origine, puis verrouillez les connecteurs.
6. Contrôlez le montage et refermez l’appareil avant les essais selon la procédure du fabricant.

FAQ

Toute nappe FFC de 40 broches et 220 mm convient-elle ?
Non. Le pas des contacts, leur orientation et les connecteurs doivent aussi correspondre. Utilisez la référence 410002-019935 comme critère de vérification.

Cette nappe est-elle compatible avec une autre PARTYBOX ?
La compatibilité indiquée concerne la PARTYBOX STAGE 320. Ne vous fiez pas uniquement à la longueur ou à la ressemblance visuelle.

Le remplacement résout-il toutes les pannes de connexion ?
Non. Un connecteur ou une carte électronique peut également être en cause. Un diagnostic préalable est nécessaire.

Avertissement de sécurité

Cette pièce interne doit être remplacée par un technicien qualifié disposant de la documentation et de l’outillage adaptés. Le débranchement secteur seul ne neutralise pas les risques liés à la batterie et aux composants pouvant conserver une charge. Respectez les procédures de mise en sécurité et les précautions contre les décharges électrostatiques. Ne manipulez pas la nappe sous tension.
